Лента транспортерная конвейерная резинотканевая шевронная
Назначение:
Шевронные резинотканевые ленты предназначены для транспортировки грузов под наклоном до 45°. Конвейерные (транспортерные) ленты с гладкой несущей поверхностью используют для транспортировки продукции под углом наклона не более 22°.

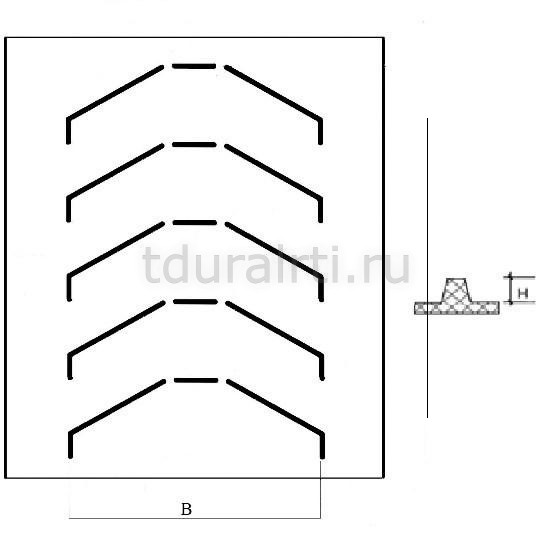

Шевроны могут быть открытыми и закрытыми, их производят в различной форме – «Y», «U», «V». Высота профильного ребра не всегда является залогом эффективной транспортировки материалов, однако может значительно влиять на расход электроэнергии.

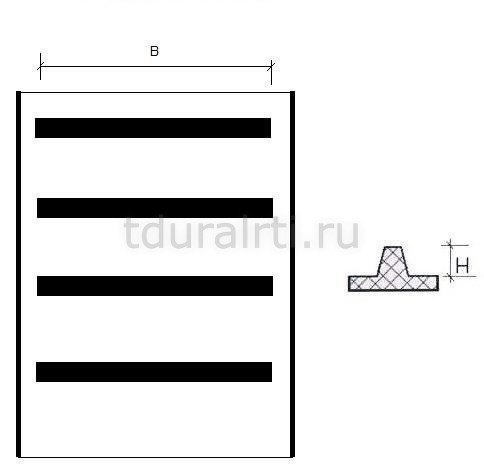

Резинотканевая шевронная лента оснащена объемным рисунком (шевронами) по всей длине резинотканевого полотна, что позволяет перемещать грузы на конвейере под углом. Шевроны представляют собой профильные ребра высотой 10-35 мм, которые предотвращают скатывание или выпадение перевозимого материала.
Выбор разновидности и высоты ребра зависит от перемещаемого материала и угла наклона:
|
Тип материала |
Пример материала |
Макс. угол наклона |
|||
|---|---|---|---|---|---|
|
Высота грунтозацепа |
|||||
|
H(мм): |
H(мм): |
H(мм): |
H(мм): |
||
|
Порошкообразный |
Мука, сахар, известь |
25° |
25° |
28° |
30° |
|
Малообразивные |
Кукуруза, ячмень, пшеница, рожь и др. |
20/25° |
20/25° |
25/30° |
25/30° |
|
Легкоскатывающиеся |
Гравий, землю, камень и т. д. |
25° |
25° |
28° |
30° |
|
Липкий |
Мокрый песок, пепел, мокрая глина, и т. д. |
30° |
30/35° |
35/40° |
40/45° |
|
Упакованный |
Мешки, бумажные мешки, и т. д. |
30/35° |
30/35° |
35/40° |
35/40 |
Благодаря множеству вариантов рисунка профилей и различных высот, рифленые полотна применяют во многих сферах сельского хозяйства, промышленности и производства.
Основные сферы применения:
- деревообрабатывающая, горнодобывающая промышленность;
- подъем материалов, погрузка и разгрузка конвейеров;
- угольная и коксовая промышленность;
- пищевая промышленность (сахарное производство);
- сельское хозяйство: транспортировка свеклы, злаков, картофеля, удобрений;
- мобильные дробилки и экраны;
- места добычи песка и камня.
Области применения
Шевронные конвейерные ленты наиболее часто применяются:
- в машинах для ремонта дорог (дорожные фрезы);
- в дробильном оборудовании (на конвейерах, транспортирующих различные фракции щебня, гравия после грохочения);
- на цементных и асфальтных заводах (для подачи песка, гравия, цемента);
- в сельском хозяйстве (при загрузке картофеля, свеклы, зерновых, удобрений), на складах (при загрузке мешков и пакетированных грузов);
- в деревообрабатывающей промышленности (транспортировка щепы, пиломатериалов);
- строительство;
- мусороперерабатывающие заводы.
Шевронные резинотканевые ленты имеют монолитную конструкцию, в которой наружная резиновая обкладка и выступающий шевронный профиль отформованы в процессе вулканизации в прессе.
Такая конструкция обеспечивает:
- превосходную гибкость и долговечность ленты.
- симметричный рисунок обеспечивает хорошее центрирование ленты на конвейере;
- благодаря специально разработанному дизайну ленты имеют хорошую способность к лоткообразованию в поперечном направлении, что важно для желобчатых конвейеров.
- высокая адгезия между элементами конструкции
- резиновая обкладка и шевронный профиль изготовлены из износостойкой резины;
- каркас ленты имеет текстильные прокладки на основе ткани EP, что обеспечивает минимальную вытяжку ленты в процессе эксплуатации;
- ленты можно стыковать методом холодной и горячей вулканизации или с помощью механических соединителей.
По желанию заказчика изготавливаются замкнутые (бесконечные) ленты.
- торцы ленты имеют резиновый борт.
- в зависимости от назначения могут быть изготавлены абразивостойкие, маслостойкие, теплостойкие, химостойкие ленты.
Подбор шевронных конвейерных лент производится в зависимости от характеристик транспортируемого материла, угла наклона конвейера, его длины и конструктивных особенностей конвейера.
